Не работают противотуманки

Показано с 1 по 2 из 2
  1. #1
    Evgeniy
    Новичок

    Не работают противотуманки

    Здравствуйте.
    Перестали работать штатные противотуманки и их индикация на приборной панели. Если кто знает где находится реле включения передних противотуманных фар буду очень презнателен. Филдер 2010 год 141 кузов.

  2. #2
    Tommy
    Пользователь
    В предыдущем кузове расположены два блока предохранителей и реле

    монтажный блок под панелью приборов в салоне
    монтажный блок в отсеке двигателя

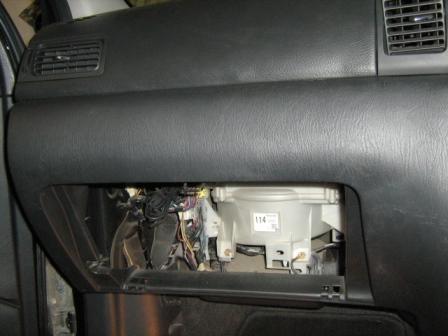

    Монтажный блок под панелью приборов FIELDER - располагается за крышкой бардачка, сверху.
    Не работают противотуманки-img_0986.jpg
    Если хотя бы раз меняли фильтр салона, то вам все дальше ясно. Если неясно - действуем - крышку бардачка открываем, осторожно снаружи боковины крышки с двух сторон сжимаем руками и тянем на себя - крышка бардачка полностью вышла из пазов. Блок предохранителей сверху за крышкой.

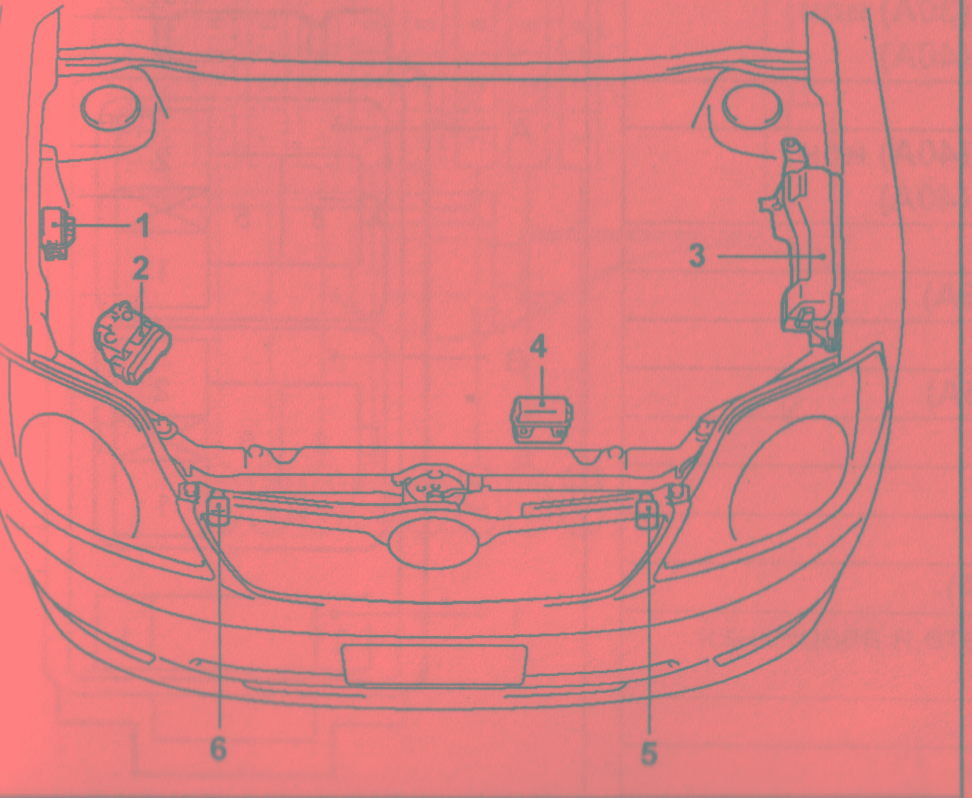

    Монтажный блок в отсеке двигателя FIELDER располагается под крышкой капота, справа, рядом с внутренней консолью крыла, как показано на рисунке - позиция 3. Чтобы рис. увидеть в полный размер кликнете по нему .

    Не работают противотуманки-fielder_fuse1.jpg

    Принцип работы предохранителей -

    при возникновении перегрузки в электрических цепях COROLLA FIELDER

    - быть расплавленными раньше, чем будет повреждена электропроводка и электрооборудование .

    Для снятия и установки предохранителей типа "А" пользуйтесь специальным съемником типа пинцет.

    Порядок замены предохранителей:

    - перед заменой выключить зажигание и все электроприборы.

    - устанавливайте предохранители только нужного номинала силы тока.

    - запрещается использовать др. предметы вместо предохранителей ("жучки").

    - если после замены предохранитель снова перегорает, то необходимо проверить электро цепи на обрыв и короткое замыкание.

    На крышке коробки с предохранителями TOYOTA указаны наименования электрических цепей TOYOTA COROLLA FIELDER и характеристики самих предохранителей - 10 А; 20 А. или др.
    Не работают противотуманки-img_0983.jpg
    Если нет запасного предохранителя , то в крайнем случае производитель TOYOTA рекомендует вынуть плавкий предохранитель из позиции " CIG" (прикуриватель) и использовать его, если номиналы силы тока совпадают (15 А).

    Если нет предохранителя с номинальным значением, то используйте предохранитель с более низким значением силы тока, как можно более близким к номинальному. Комплект запасных предохранителей должен быть в TOYOTA.

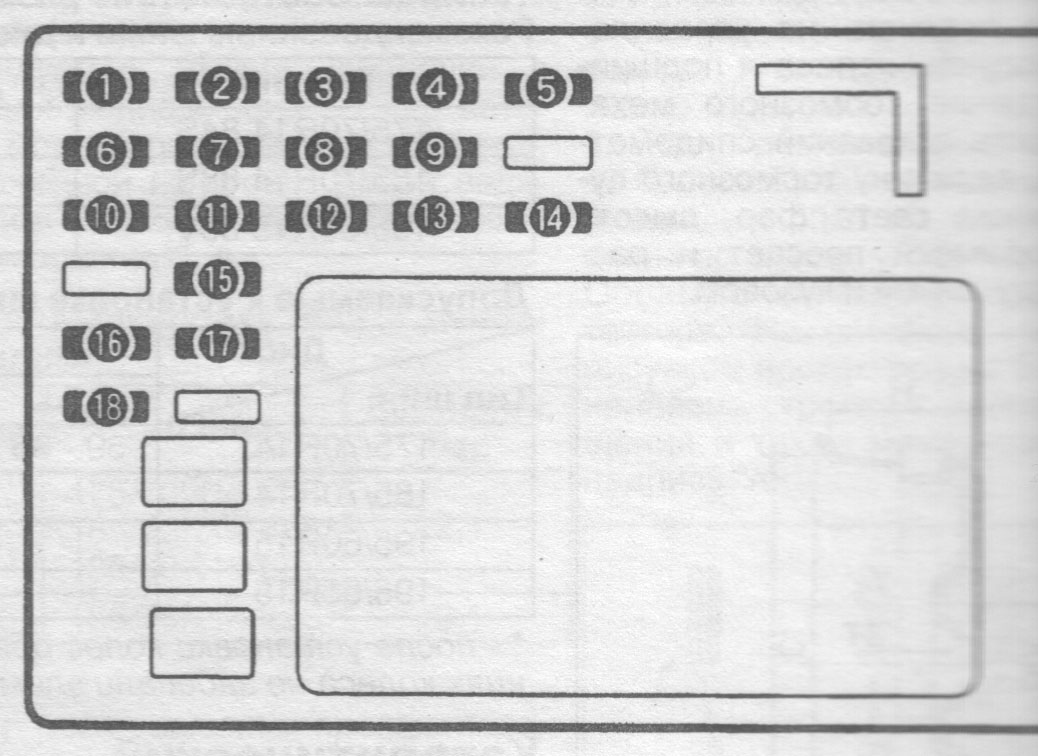

    Монтажный блок под панелью приборов в салоне FIELDER - расположение предохранителей - схема
    Не работают противотуманки-img_0985.jpgНе работают противотуманки-fielder_fuse3.jpg


    на схеме
    обозначение цепь предохранителя номинал
    (А)
    1
    WASH
    омыватели стекол
    15
    2
    WIPER
    стеклоочистители
    25
    3
    AM1
    замок зажигания
    25
    4
    ST
    электронный блок управления двигателем
    7,5
    5
    DEF I / UP
    M-HTR
    обогреватель заднего стекла
    10
    6
    ECU - IG
    муз.центр (магнитола)
    10
    7
    TAIL
    габариты
    15
    8
    ECU - B
    задние противотуманные фонари
    10
    9
    A/C
    кондиционер
    10
    10
    GAUGE
    комбинация приборов
    10
    11
    STOP
    стоп- сигналы
    15
    12
    FOG
    передние противотуманные фары
    15
    13
    IG 2
    цепь питания
    15
    14
    CIG
    прикуриватель
    15
    15
    DOOR
    центральный замок
    25
    16
    P / POINT
    -
    15
    17
    P / W
    электростеклоподъемники
    30
    18
    FUEL HTR
    отопитель
    25

    Монтажный блок в отсеке двигателя FIELDER

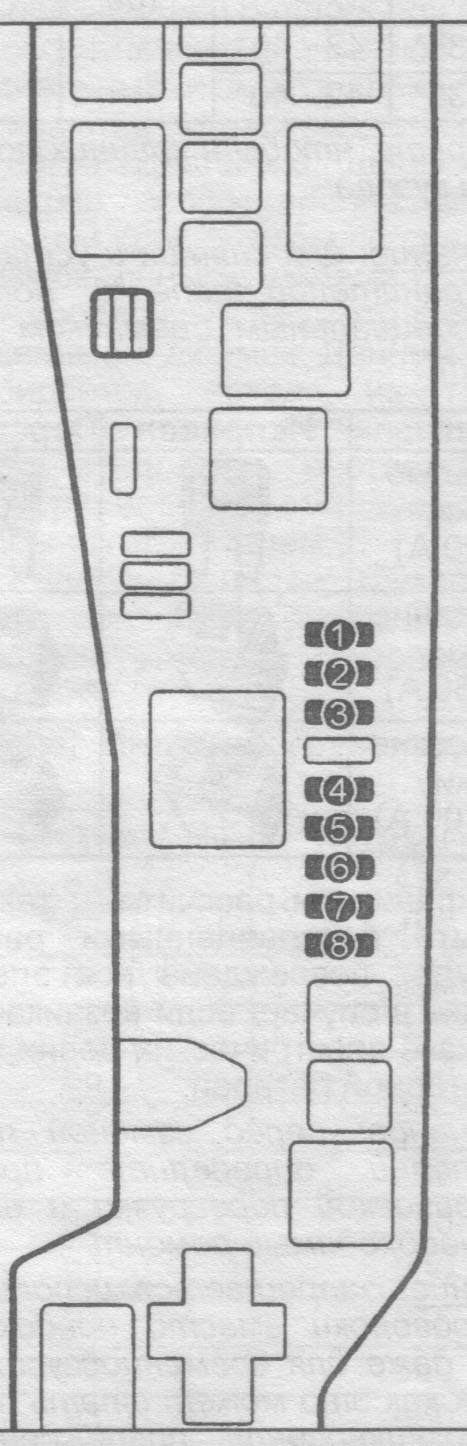

    Не работают противотуманки-fielder_fuse4.jpg


    на схеме
    обозначение цепь предохранителя номинал
    (А)
    1
    AM 2
    Электронный блок управления двигателем
    30
    2
    DOME
    освещение салона
    15
    3
    EFI
    Электронный блок управления двигателем
    15
    4
    ALT-S
    генератор
    5
    5
    HAZ-TRN
    аварийная сигнализация
    10
    6
    HORN
    звуковой сигнал
    10
    7
    HEAD LN
    левая фара
    10
    8
    HEAD RH
    правая фара
    10


    Монтажный блок в отсеке двигателя FIELDER

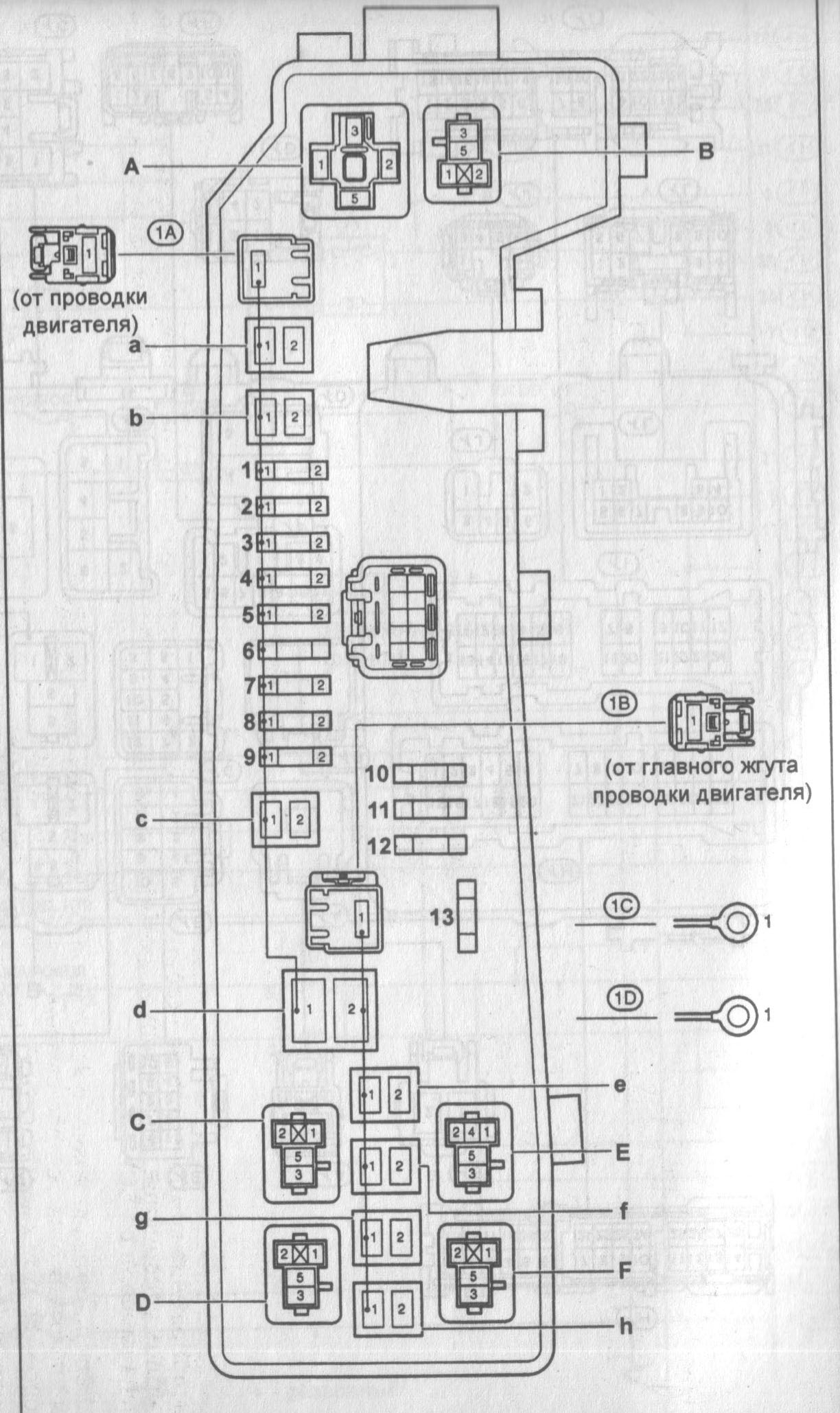

    Не работают противотуманки-fielder_fuse5.jpg
    Примечание :
    данный рисунок блока развернут, поэтому нумерация предохранителей на этой схеме в обратном порядке по отношению к предыдущей, т.е. позиция 1 будет соответствовать позиции 8 и т.д. есть небольшое расхождение в значениях от перввой таблицы.
    обозначение на схеме обозначение наименование номинал
    (А)
    A
    реле электроусилителя рулевого управления
    B
    реле э/м муфты компрессора кондиционера
    С
    реле звукового сигнала
    D
    реле системы впрыска
    Е
    реле № 2 вентилятора радиатора
    F
    реле № 1 вентилятора радиатора
    а
    EMPS
    электроусилитель рулевого управления
    50
    b
    HEAD MAIN
    фары
    40
    с
    A / PUMP
    управление двигателем (2 ZZ- GE)
    50
    d
    ALT
    система зарядки, обогревательзаднего стекла
    100
    е
    H-LP CLN
    омыватель фар
    30
    f
    RDI FAN
    вентиляторы радиатора и конденсатора
    30
    g
    ABC № 1 или
    VSC № 1
    ABS
    30
    40
    h
    ABC № 2
    VSC № 2
    ABS
    40
    40
    1
    HEAD RH
    правая фара
    15
    2
    HEAD LN
    левая фара
    15
    3
    HORN
    звуковой сигнал
    10
    4
    HAZARD
    указатели поворота и аварийная сигнализация
    10
    5
    ALT-S
    система зарядки
    5
    6
    запасной
    7
    EFI
    Электронный блок управления двигателем , индикаторы режима работы АКПП
    15
    8
    DOME
    часы, панель, фары, внутреннее освещение, кондиционер с климат контролем, муз. центр, система предупреждения о невыкл. освещении, дистанц. управление центральным замком, ABC (VSC)
    9
    AM 2
    30
    10,11,12,13
    резервная цепь
